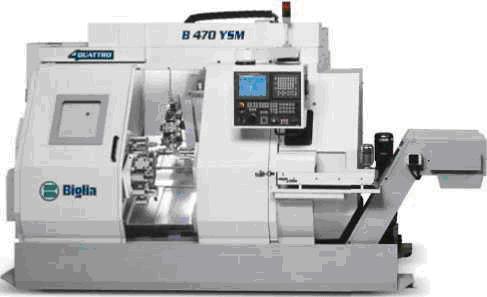

Высокоточный двухшпиндельный горизонтальный токарно револьверный станок с ЧПУ модели B 470 YSM Biglia

Просмотреть презентацию и видео возможностей станков

Технические характеристики B 470 YSM

Особенности станка B 470 YSM: 7-осевая обработка, С-оси на обоих шпинделях, приводной инструмент на обоих револьверных головках (X1 / Y1/Z1 / X2 / Z2 / C1 / C2 + перехват, ось “В”).

Моторесурс станка 12-15 лет при двухсменной работе

• Рабочая зона

Точность позиционирования и повторяемость (гарант.) + 0,003 mm. + 0,002 mm.
- Диаметр прутковой заготовки 65 mm.
- Отверстие в трубе-тяге 67 mm.

• Главный шпиндель

- Максимальный обрабатываемый диаметр 210 mm.
- Максимальная длина точения 370 mm.
- Максимальная скорость шпинделя 4000 RPM (об/мин)
- Тип присоединительного конуса шпинделя 5″ ASA
- Отверстие в шпинделе 76 mm
- Внутренний диаметр 3-х передних подшипников 110 mm.
- Мощность двигателя (пиковое значение) 26 KW
- Мощность двигателя (постоянная) 22 KW
- Крутящий момент 183/217
- Усилие зажима в патроне от 5 до 30 Bar daN 4965 Max
- Максимальный диаметр патрона(отв.) 210(66) мм

• Информация по крутящему моменту(Nm) дана в виде графика (cм. внизу документа)
• Противошпиндель

- Максимальная скорость шпинделя 5000 RPM (об/мин)
- Тип шпинделя ASA 5″
- Отверстие в шпинделе 55 mm.
- Диаметр прутковой заготовки max. 45 mm.
- Внутренний диаметр передних подшипников 90 mm.
- Мощность двигателя шпинделя (пиковое значение) 11 KW
- Мощность двигателя шпинделя 7,5 KW
- Усилие зажима в патроне от 5 до 30 Bar daN 3735 Max
- Максимальный диаметр патрона 165(43) mm.
- Перемещение пиноли (программируемое) 100 mm.

• Верхняя револьверная головка

Продольное перемещение (ось Z)
- Перемещение max. 370 mm.
- Диаметр ходового винта 32 mm.
- Максимальная скорость перемещения 24 m/min.
Поперечное перемещение (ось Х)
- Перемещение max. 150 mm.
- Диаметр ходового винта 32 mm.
- Максимальная скорость перемещения 20 m/min.
- Максимальное перемещение оси Y 100 mm (+60 /-40)
- скорость перемещения по оси Y 6 m/min.
- Мощность приводного инструмента 3.7 KW
- Максимальная скорость вращения приводного инструмента 3000 Об./мин.

• Нижняя револьверная головка

Продольное перемещение (ось Z)
- Перемещение max. 225 mm.
- Диаметр ходового винта 32 mm.
- Максимальная скорость перемещения 20 m/min.
Поперечное перемещение (ось Х)
- Перемещение max. 150 mm.
- Диаметр ходового винта 32 mm.
- Максимальная скорость перемещения 12 m/min.
- Мощность приводного инструмента 3.7 KW
- Максимальная скорость вращения приводного инструмента 3000 Об./мин.

• Ось “В”

- Максимальное продольное перемещение 400 mm.
- Диаметр ходового винта 32 mm.
- Максимальная скорость перемещения 24 m/min.
- Осевое усилие 544 Kg
- Поперечное перемещение (гидропривод) 120 mm

• Ось “С” : Ускоренная – рабочая подача по оси 0-88 Об/мин
• Инструментальная система

- Размер державки квадратного сечения 20×20 mm.
- Размер державки круглого сечения 32 mm.

Стандартная комплектация инструментальной системы
Включает: 4 радиальные оправки под державки 20×20 dwg. 10.57.60.00
6 оправок для расточных штанг, диаметр 32 mm dwg. 10.57.75.00
2 оправки под отрезной инструмент 20×20 dwg. 10.57.77.00
1 оправка под торцевой инструмент dwg. 41.03.19.00
4 оправки 20×20 для наружного точения dwg. 10.88.02.00
1 упор для прутка dwg. 41.07.02.10
2 переходные втулки диаметр 12/32 dwg. 41.14.10.01
2 переходные втулки диаметр 16/32 dwg. 41.14.10.02
2 переходные втулки диаметр 20/32 dwg. 41.14.10.03
2 переходные втулки диаметр 25/32 dwg. 41.14.10.04
2 заглушки для расточных штанг с внутренним подводом СОЖ dwg. 10.57.75.03
2 радиальные оправки под приводной инструмент, тип цанги ЕR 32. dwg. T134-00061
2 осевые оправки под приводной инструмент, тип цанги ЕR 32. dwg. T134-00062

• Гидравлическая система

Объем бака гидросистемы 25 liters
Мощность двигателя 1.5 Kw
Максимальное давление 40 Bar

• Система смазки – Объем бака 3 liters
• Система охлаждения (СОЖ)
  Объем бака 180 liters
  - 7 bar Помпа (10 л./мин)
  Мощность двигателя 1.1 kW
  Интенсивность подачи СОЖ 60 liters/min.
  - 4bar Помпа (70 л./мин)
  Мощность двигателя 1.5 kW
  - Интенсивность подачи СОЖ 230 l/min

• Общая потребляемая мощность 38 kWГ

Габариты и вес станка
- Высота 1900 mm.
- Ширина 1970 mm.
-Длина с конвейером для удаления стружки 4100 mm.
- Вес НЕТТО 5900 kg

• Электропитание 380-400V, 50 Hz
• Уровень шума: соответствует европейским стандартам ISO/DIN 4871.3: 66.3-69.3 дБ
