Вертикально – токарный обрабатывающий центр с ЧПУ – BV-210, BV-315 (Biglia)

Высокоточные вертикальные токарные станки с чпу BV-210, BV-315 Biglia

Просмотреть презентацию и видео возможностей станков – токарных обрабатывающих центров

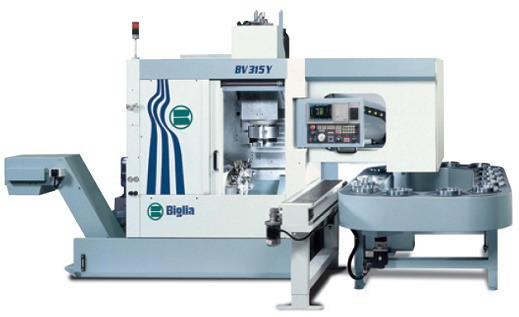

biglia 210315 Вертикально токарный обрабатывающий центр с ЧПУ BV 210, BV 315 (Biglia)

ОПИСАНИЕ ОБРАБАТЫВАЮЩИХ ЦЕНТРОВ BV-210, BV-315, BIGLIA

СТАНИНА – жесткая и компактная конструкция из чугуна.

РЕВОЛЬВЕРНАЯ ГОЛОВКА горизонтально-осевого исполнения емкостью 12 инструментов. Время смены 0,25 сек на одну станцию. Вращение в обоих направлениях без разжима инструментального диска. Во все инструментальные позиции может быть установлен приводной инструмент. Правостороннее и левостороннее нарезание резьбы без компенсационного патрона.

ШПИНДЕЛЬ – картридж, заправленный смазкой; вращение в двух парах высокопрецизионных подшипников (производители SKF либо NSK)
• Передняя пара подшипников представлена комбинированными (шарико-цилиндрическими) подшипниками
• Задняя пара – цилиндрическими подшипниками
Оснащен ОСЬЮ “C” электронного типа (включая дисковый тормоз)

КОНВЕЙЕР УДАЛЕНИЯ СТРУЖКИ ленточного типа, совместно с баком для СОЖ и двумя помпами давлением 7 Бар (одна для верхней, вторая для нижней револьверной головки), а также одной помпой давлением 4 Бар для смыва стружки в рабочей зоне.
Высота выгрузки стружки 830 мм.
Конвейер задвигается с фронтальной стороны.

ДВА ФИЛЬТРА ДЛЯ СОЖ со сменными картриджами (90 микрон моющаяся металлическая сетка) – один для верхней револьверной головки, второй – для нижней.

ГИДРАВЛИЧЕСКАЯ СИСТЕМА с независимой системой контроля (масло не включено в поставку).

ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ с независимой системой контроля (масло не включено в поставку).

ЭЛЕКТРОСИСТЕМА, расположенная во встроенном шкафу, оснащенным СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ

ОСВЕЩЕНИЕ РАБОЧЕЙ ЗОНЫ

СИГНАЛЬНАЯ ЛАМПА (красно-зеленая) контроля рабочего состояния станка

1 НАБОР ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ на русском языке, поставляемый вместе с токарным обрабатывающим центром:
Инструкции Biglia:
Инструкция по техническому обслуживанию токарного обрабатывающего центра; инструкция оператора; инструкция по программированию, электродиаграммы с параметрами;
Перечень запасных частей

НАБОР гаечных ключей, регулировочные болты для установки машины на поверхность

СИСТЕМА ЧПУ Mitsubishi MELDAS 65S-L
NB: Станок не оснащен инструментом под конкретную деталь

СТАНОК соответствует всем нормам безопасности ЕС (Decree-Law no. 94/626 of Machine Directive 89/392/CEE – 91/368/CEE – 93/44/CEE – 93/68/CEE – 73/23/CEE – 89/336/CEE;
EN-CENELEC)

КОМПЛЕКТАЦИЯ ТОКАРНЫХ ОБРАБАТЫВАЮЩИХ ЦЕНТРОВ:

Мотор шпиндель с силовой осью «С» – дискретность 0,01˚
Конвейер для удаления стружки из рабочей зоны
Сигнальная лампа состояния станка
CNC программа для интерполяционного фрезерования
Револьверная головка на 12 инструментов
Револьверная головка с приводными функциями (4.000 об\мин.)-опция
Дополнительный стол с Т обр. пазами для не подвижного инструмента
Конвейер для подачи заготовок (не настраиваемый по высоте, настраиваемый- опция)
Система подачи СОЖ с расходным баком
Фильтр для стружки
Система подачи СОЖ через рев. головку-опция
1- оправка для радиальной обработки ER 32 dwg. no. T134-00062
1- оправка для осевой обработки ER 32 wg no. T134-00061
