FADAL VMC-6535-40(50) Box Way

Вертикальный Обрабатывающий Центр FADAL VMC-6535-40 Box Way, FADAL VMC-6535-50 Box Way – Модели повышенной эффективности

Ознакомиться с презентацией и видео возможностей станков

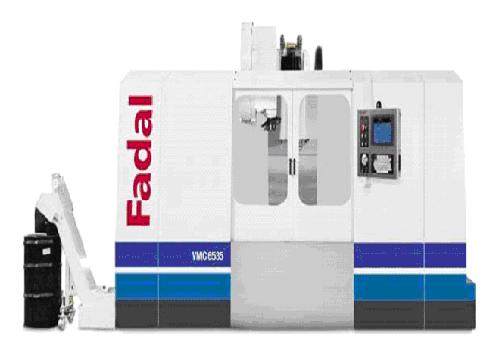

  fadal 6535 4050 FADAL VMC 6535 40(50) Box Way

Параметры станков FADAL VMC-6535 – 40 FADAL VMC-6535 – 50

  • Размер стола 1905 x 890 мм
  • Пазы стола ( кол-во, ширина, шаг) 7 х 18 мм х 127 мм
  • Максимальный вес на столе 1930 кг
  • Скорость подачи в режиме резания 0,01-15 м / мин
  • Скорость подачи в режиме быстрого хода 23 (Х,Y) 18(Z) м / мин
  • Продольное перемещение (Х) 1651 мм
  • Поперечное перемещение (Y) 889 мм
  • Вертикальное перемещение (Z) 864 мм 787 мм
  • Расстояние от основания станка до стола 1042 мм
  • Расстояние от торца шпинделя до стола 127 – 965 мм 63,5 – 914,4
  • От оси шпинделя до верт. направляющих 959 мм
  • Ориентация шпинделя Электромеханическая
  • Выбор инструмента Произвольный\Двунаправленный
  • Точность позиционирования по осям +/- 5 мкм
  • Точность повторяемости операции +/- 2,5 мкм
  • Скорость вращения шпинделя 10 000 об/мин
  • (15000-опция) 7500 об/мин
  • Емкость инструментального магазина 24 32
  • Максимальный диаметр инструмента. 101 мм 125
  • Максимальный диаметр инструмента (без рядом ст. инстр) 178 мм 250
  • Максимальная длинна инструмента 350 мм 400
  • Максимальный вес инструмента 7 кг 18 кг
  • Тяговое усилие двигателей переменного тока 2272 кг
  • Мощность главного привода 16,8 кВт (22,4 – опция) 33 кВт
  • Вращающий момент 300 Нм (364 – опция) 504 Нм
  • Охлаждение системой замкнутого цикла Cool Power Шпинделя и ходовых винтов осей X, Y, Z.
  • Размер внутреннего конуса 40 50
  • Диаметр ходовых винтов 63 мм
  • Требуемое давление воздуха 6 – 8 bar 0,42 м³/мин.
  • Электропитание 45 А \ 230 – 480 В \ 3 фазы
  • Конвейер для удаления стружки базовая комплектация
  • Габариты станка 5156 мм х 3302 мм х 3683 мм
  • Вес станка 12 900 кг 14 515 кг

Дополнительные возможности


  • Сменщик инструмента DATS BT на 62 позиции
  • Система смыва стружки
  • Системная плата для подключения поворотного устройства (4-ая ось)
  • Поворотное устройство (4-ая ось) V-300
  • Поворотное устройство (4-ая ось) V-400
  • Задняя бабка для поворотного устройства V-300 / 400
  • Подача СОЖ через шпиндель для конуса BT-40
  • Подача СОЖ через шпиндель для конуса BT-50
  • Дополнительное освещение в рабочей зоне
  • Оптические линейки оси X и Y (Heidenhain)
  • Оптическая линейка оси Z (Heidenhain)
  • Цепное приспособление для загрузки (выгрузки) тяжелых деталей
  • Увеличение оперативной памяти до 4 МВ
  • Шпиндель на 10 000 об/мин с охлаждением воздушно-масляным туманом для 6535-40
  • Шпиндель на 10 000 об/мин с охлаждением воздушно-масляным туманом для 6535-40
  • Лазерный датчик Renishaw NC
  • Контактный датчик для измерения длины инструмента Renishaw TS 27R
  • Система датчиков Renishaw MP-11 для 3-D оцирования
  • Система MP-11 (без датчика)
  • Система датчиков Renishaw MP-12
  • Система MP-12 (без датчика)

Условия оплаты: согласуются дополнительно
Условия поставки: DDU страна покупателя.
Срок поставки: 15-16 недель
Гарантия: 1 год.



10.09.09
